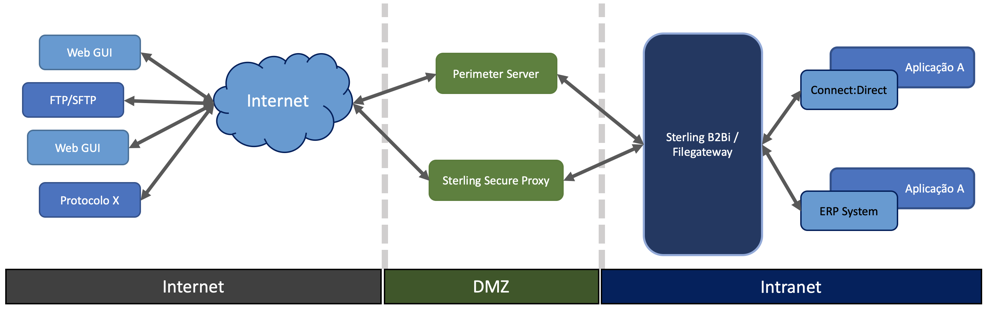

Abaixo descrevo os componentes do IBM Sterling B2B Collaboration.


Produto Descrição
IBM Sterling B2B Integrator (B2Bi)

O B2Bi é um plataforma de transações que executa os processos que você define e gerencia de acordo com seus requisitos de negócios. A plataforma B2Bi suporta troca de alto volume de mensagens eletrônicas, roteamento complexo, tradução e interação flexível com vários sistemas internos e parceiros de negócios externos.

IBM Sterling Connect:Direct (C:D)

O Connect:Direct é um ferramenta de integração para transferência de arquivo ponto-a-ponto, de forma automática e funcionamento 24x365, que fornece entrega garantida, alto volume e troca de dados segura dentro e entre empresas. Otimizado para alto desempenho e taxa de transferência e move arquivos contendo qualquer tipo de dados (texto, EDI, binário, conteúdo digital, imagem) em várias plataformas, sistemas de arquivos e mídia diferentes. É usado por muitos setores em todo o mundo para mover grandes volumes de dados e conectar-se a escritórios remotos.

IBM Sterling Connect:Direct File Agent (File Agent)

O File Agent é um componente do Connect:Direct. O File Agent monitora diretórios e arquivos. Quando um arquivo é detectado em um diretório monitorado, o File Agent dispara um Processo padrão para o Sterling Connect:Direct ou executa as ações especificadas pelas regras para o arquivo/diretório.

IBM Stering Control Center (SCC)

IBM Control Center é um sistema de monitoramento e gerenciamento centralizado. Monitorando componentes com o B2Bi, Connect:Direct, File Gateway, FTP Servers ... Permite verificar estatísticas, gerar alertas, disparar notificações (email, snmp, ...) e exibir relatórios.

Sterling External Authorization Server O SEAS implementa serviços de autenticação e validação estendidos para produtos IBM, chamados de aplicativos cliente.
IBM Sterling File Gateway O File Gateway é um aplicativo para transferir arquivos entre parceiros internos e externos usando diferentes protocolos, diferentes nomes e formatos de arquivo.
Sterling Secure Proxy (SSP) O SSP é um servidor intermediário (proxy) entre nodes ou entre um aplicativo cliente e um servidor B2Bi. Ele fornece um alto nível de proteção de dados entre conexões externas com parceiros de negócio e sua rede interna.
Sterling Transformation Extender Uma poderosa solução de integração de dados orientada a transações que automatiza a transformação de transações complexas de alto volume. Oferece

suporte à integração B2B de EDI, XML, SWIFT, HIPAA e outras normas, bem como a integração em tempo real de dados de vários aplicativos, bancos de dados, middleware de mensagens e tecnologias de comunicação em toda a empresa. Antigo WebSphere Transformation Extender.

Demos


IBM B2B Integrator


Instalação


Server Adapters

Os principais Servers Adapters para B2Bi são FTP, SFTP, HTTP, WS - HTTP sobre SOAP, C:D Server Adapter.


Server Adapter Descrição
FTP Server Adapter
  • Cria servidor FTP totalmente integrado ao sistema de Mailboxes. Um cliente FTP só pode acessar a Mailbox atribuída à sua conta de usuário.
  • Este adaptador recebe e processa pedidos de parceiros comerciais externos que são enviados usando o protocolo FTP. Este adaptador é usado com um Perimeter Server.
  • Use este adaptador para colocar arquivos em uma Mailbox ou obter arquivos de uma Mailbox.
  • Atividades da Mailbox podem acionar regras de roteamento
SFTP Server Adapter
  • Use este adaptador para permitir que clientes SFTP externos ou clientes SCP coloquem arquivos em uma Mailbox ou obtenham arquivos de uma Mailbox.
  • Usa subsistema de caixa de correio como seu repositório (raízes virtuais)
  • As regras de roteamento para itens colocados na Mailbox o podem ser usadas para acionar um Business Process.


Connect:Direct Server Adapter
  • Este adaptador recebe e processa solicitações de nós remotos Connect: Direct.
  • Medie as solicitações originadas de um processo de negócios e indo para um parceiro comercial externo usando um nó Connect: Direct (não aplicativo) ou outro adaptador Connect: Direct Server.
  • Aceite solicitações de um nó Connect: Direct (ou outro adaptador Connect: Direct Server) para copiar de ou para uma caixa de correio ou processo de negócios
  • Encaminhar solicitações de um nó remoto Connect: Direct para outro
HTTP Server Adapter
  • Use este adaptador para enviar e receber documentos de um parceiro comercial usando HTTP. Este adaptador é usado com um Perimeter Server.
  • Capaz de executar WARs e aplicativos BPML
  • Executa o código do aplicativo dentro da JVM do aplicativo para acessar todos os recursos do aplicativo
  • Lida com solicitações SOAP também


Problemas e Troubleshooting

Comandos, Dicas e Procedimentos

SQL Queries

Meu arquivo customer_overrides.properties

Exemplo do meu arquivo customer_overrides.properties com os principais ajustes

IBM Connect:Direct


IBM Control Center

Instalação


Versão 6.1.3

Configuração


IBM Sterling External Authentication Server

IBM Sterling File Gateway


Exemplo de Cenários para o File Gateway


Cenários de Demonstração do IBM Sterling File Gateway

My File Gateway

IBM Sterling Perimeter Server


IBM Sterling Secure Proxy Server

IBM Sterling B2B and Commerce Geral

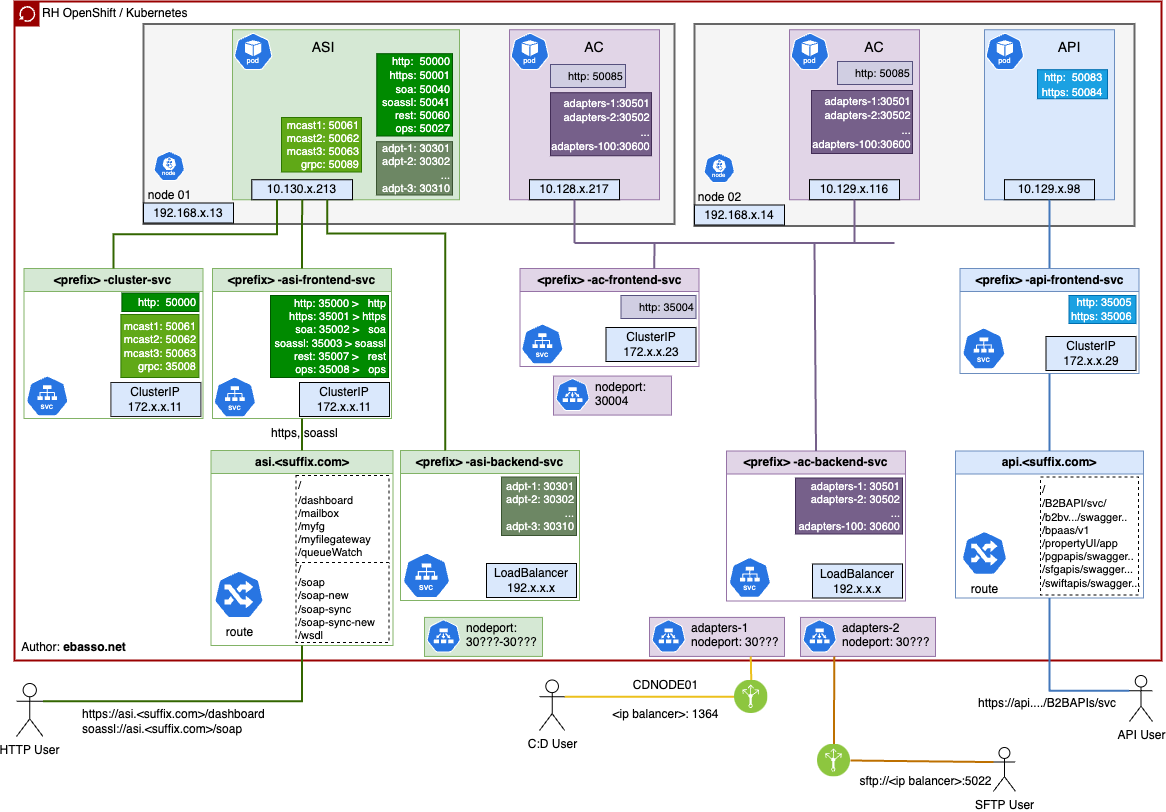

Portas utilizadas pelas Soluções

Muito útil quando pedir liberação de firewall

  • <base_port>: definido durante a instalação. Costumo utilizar a porta 5000

How does Gentran Integration Suite use the ports allocated during installation? (SCI90362)

Origem Destino Porta(s) Função
Web Browser B2Bi/SFG 5000 (http)
5001 (https)
Definido durante a instalação. Acesso ao Dashboard do B2Bi, Filegateway, MyFilegateway 2.0. Costumo utilizar a porta 5000, <base_port>(http)
<base_port + 1>(https)
Cliente SFTP B2Bi/SFG 5022 Definido na configuração do SFTP Server Adapter.Costumo utilizar a porta 5022.
Cliente FTP/FTPs B2Bi/SFG 5021 Definido na configuração do FTP Server Adapter.Costumo utilizar a porta 5021.
Cliente HTTP(s) B2Bi/SFG * Definido na configuração do HTTP Server Adapter.
Mapper B2Bi/SFG 5033(MAPTEST_HTTP_SERVER_PORT) Map Test
SOAP Client B2Bi/SFG 5040(SOA_PORT)
5041(SOA_SSL_PORT)
Definido na configuração do SOAP/HTTP Server Adapter
Rest Client B2Bi/SFG 5060
5061(secure)
Definido na configuração do Rest/HTTP Server Adapter
B2Bi/SFG Perimeter Server <base_port + 2> Definido na instalação do Perimeter Server
B2Bi/SFG LDAP 389 (ldap)
636 (ldaps)
3268 (MSAD)
B2Bi/SFG DB2 50000
B2Bi/SFG Oracle 1521
Admin Console (Web Browser) Control Center Monitor 58082 (http)
58083 (https)
Acesso ao Dashboard Web do Control Center
Control Center Console Control Center Monitor 58080
58081 (secure)
Acesso ao Control Center
Control Center Monitor DB2 50000
Control Center Monitor Oracle 1521
Control Center Director C:D Server 1365
Admin Console (Web Browser) SEAS 9080 Acesso ao console de administração
Seas GUI SEAS 61365
61366 (secure)
B2Bi/SFG SEAS 61365
61366 (secure)
SSP Engine SEAS 61365
61366 (secure)
SEAS LDAP 389 (ldap), 636 (ldaps)
Admin Console (Web Browser) SSP Configuration Manager 8443 Example
SSP Configuration Manager SSP Engine 63366 Example
Cliente SFTP SSP Engine * Definido na configuração do SFTP Proxy Server Adapter
Cliente FTPs SSP Engine * Definido na configuração do FTP Proxy Server Adapter
Cliente HTTP(s) SSP Engine * Definido na configuração do HTTP Proxy Server Adapter
Cliente C:D SSP Engine * Definido na configuração do Connect:Direct Proxy Server Adapter
C:D Cliente C:D Server 1363 port to listen for a Client connection request
C:D Server C:D Server 1364 port to listen for a remote connection request
